Produkt je zasnovan, testiran in certificiran v skladu s tehničnimi direktivami EN 1677 in v skladu z direktivo o strojih 2006/24/EC primeren za varno dvigovanje. V vseh smereh obremenitve dosega varnostni koeficient 4. Pri aksialnem vleku lahko pride do variacije +/-5 z 10-odstotnim zmanjšanjem zmogljivosti. Testiran je pri 100% magnafluxu in preizkušen pri 20.000 ciklih utrujenosti.

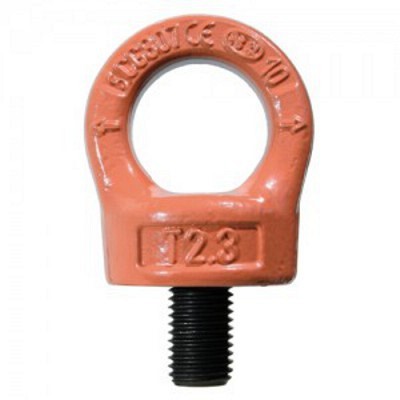

Slike produktov so simbolične.
V tabeli so prikazani očesni vijaki tipa OVG, njihove dimenzije in druge tehnične lastnosti.
|
Tip |
Navoj d x e (mm) |
Moment pritrditve (Nm) |
a |
b |
c (mm) |
d Ø (mm) |
e Ø (mm) |
K Ø (mm) |
Teža (≈kg) |
Oznaka |
|
OVG 0,3 |
M8x12 |
8 |
44,5 |
8 |
10 |
29 |
32 |
45 |
0,300 |
461601 |
|
OVG 0,4 |
M10x16 |
16 |
44,5 |
8 |
10 |
29 |
32 |
45 |
0,300 |
461602 |
|
OVG 0,75 |
M12x18 |
28 |
53,5 |
11 |
11 |
34 |
44 |
56 |
0,460 |
461603 |
|
OVG 1,5 |
M16x24 |
70 |
56,5 |
13 |
14,5 |
39 |
56 |
65 |
0,900 |
461604 |
|
OVG 2,5 |
M20x30 |
135 |
67 |
14 |
17 |
42 |
58 |
70 |
1,150 |
461605 |
|
OVG 3,2 |
M24x36 |
230 |
80 |
18 |
19 |
52 |
73 |
88 |
2,050 |
461606 |
|
OVG 4,5 |
M30x43 |
465 |
101 |
22 |
27 |
62 |
80 |
106 |
4,000 |
461607 |
|
OVG 7 |
M36x54 |
814 |
125 |
37 |
38 |
80 |
95 |
154 |
6,700 |
461608 |
|
OVG 9 |
M42x64 |
1304 |
148 |
40 |
41 |
90 |
105 |
170 |
9,500 |
461609 |
|
OVG 12 |
M48x72 |
1981 |
165 |
45 |
47 |
95 |
120 |
185 |
13,400 |
461610 |
|
Slike -piktogrami |
 |
 |
 |
 |
 |
|
 |
|
|
Število vijakov |
1 |
1 |
2 |
2 |
2 |
2 |
3 - 4 |
3 - 4 |
|
Kot pri dvigovanju |
0° |
90° |
0° |
90° |
0°-45° |
45°-60° |
0°-45° |
45°-60° |
|
Navoj |
Nosilnost |
|||||||
|
Tip |
(t) |
(t) |
(t) |
(t) |
(t) |
(t) |
(t) |
(t) |
|
M8x12 |
1 |
0,3 |
2 |
0,6 |
0,42 |
0,3 |
0,63 |
0,45 |
|
M10x16 |
1 |
0,4 |
2 |
0,8 |
0,56 |
0,4 |
0,84 |
0,6 |
|
M12x18 |
2 |
0,75 |
4 |
1,5 |
1 |
0,75 |
1,6 |
1,12 |
|
M16x24 |
4 |
1,5 |
8 |
3 |
2 |
1,5 |
3,15 |
2,25 |
|
M20x30 |
6 |
2,3 |
12 |
4,6 |
3,22 |
2,3 |
4,83 |
3,45 |
|
M24x36 |
8 |
3,2 |
16 |
6,4 |
4,48 |
3,2 |
6,7 |
4,8 |
|
M30x43 |
12 |
4,5 |
24 |
9 |
6,3 |
4,5 |
9,4 |
6,7 |
|
M36x54 |
16 |
7 |
32 |
14 |
9,8 |
7 |
14,7 |
10,5 |
|
M42x64 |
24 |
9 |
45 |
18 |
12,6 |
9 |
18,9 |
13,5 |
|
M48x72 |
32 |
12 |
64 |
24 |
16,8 |
12 |
25,2 |
18 |
