Očesni vijak CTL

Šifra: 461901

Blagovna znamka: P TEAM

Očesni vijak CTL deluje kot pritrdilna točka za dvigovanje bremen. Očesni vijak je mogoče vrteti za 360°. Idealen je za pritrditev na 90°. Produkt vam lahko glede na vaše zahteve ponudimo s prilagojenimi navoji in dolžinami. Vijak je zaščiten z GEOMET sistemom, ki zagotavlja dolgotrajno zaščito.

Preberite več

Navoj:

Nosilnost:

Ponastavi možnosti

Dobavljivost: dobava 10 do 14 dni

Cena:

51,12 €

Dodaj v košarico

Imate vprašanje o tem produktu?

Podrobneje
Specifikacije

Produkt je v skladu z direktivo o strojih 2006/24/EC primeren za varno dvigovanje. V vseh smereh obremenitve dosega varnostni koeficient 5. Testiran je pri 100% magnafluxu in preizkušen pri 20.000 ciklih utrujenosti. Vijaki so izdelani na način, da omogočajo uporabo z univerzalnimi šestkotnimi ključi.

Garancija: 1 leto
Opozorilo: Očesni vijak ni namenjen vrtenju pod obremenitvijo!

Slike produktov so simbolične.

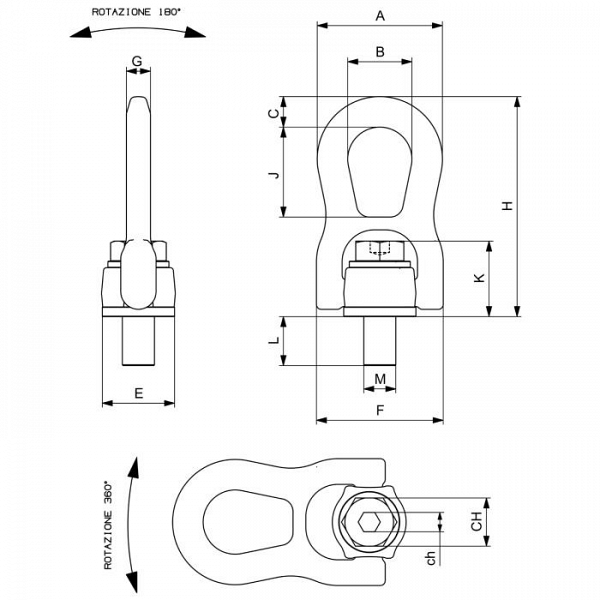

V tabeli so prikazani očesni vijaki tipa CTL, njihove dimenzije in druge tehnične lastnosti.

Tip	Navoj d x e (mm)	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	G (mm)	H (mm)	J (mm)	K (mm)	L (mm)	CH (mm)	ch (mm)	Teža Kg	Oznaka
CTL 0.3	M8	56	28	14	30	55	11	99	40	33.5	12	13	5	0.37	461901
CTL 0.6	M10	56	28	14	30	55	11	99	40	34.5	15	17	6	0.37	461902
CTL 1	M12	56	28	14	30	55	11	99	40	35.5	18	19	7	0.37	461903
CTL 1.3	M14	56	28	14	30	55	11	99	40	35.5	18	19	7	0.37	461904
CTL 1.6	M16	74.5	38	18	47	78	17	135.5	55	46	21	22	7	1.3	461905
CTL 2	M18	74.5	38	18	47	78	17	135.5	55	46.5	25	24	10	1.3	461906
CTL 2.5	M20	74.5	38	18	47	78	17	135.5	55	47	27	27	10	1.3	461907
CTL 3	M22	74.5	38	18	47	78	17	135.5	55	48	30	30	12	1.3	461908
CTL 4	M24	106	56	25	62	114.5	22	198.5	84	63.5	33	32	12	4	461909
CTL 5	M27	106	56	25	62	114.5	22	198.5	84	64.5	36	36	14	4	461910
CTL 6.3	M30	106	56	25	62	114.5	22	198.5	84	68	45	46	17	4	461911

Slike -piktogrami									Max. zatezni navor (Nm)
Število vijakov	1	2	1	2	2	2	3-4	3-4
Kot pri dvigovanju	0°	0°	90°	90°	0°-45°	45°-60°	0°-45°	45°-60°
Navoj	Nosilnost (t)
M8	0.5	1	0.3	0.6	0.4	0.3	0.6	0.45	10
M10	1	2	0.6	1.2	0.8	0.6	1.3	0.9	15
M12	1.3	2.6	1	2	1.4	1	2.1	1.5	25
M14	2	4	1.3	2.6	1.8	1.3	2.7	1.9	30
M16	2.5	5	1.6	3.2	2.2	1.6	3.4	2.4	60
M18	3	6	2	4	2.8	2	4.2	3	100
M20	3.5	7	2.5	5	3.5	2.5	5.3	3.7	120
M22	4.5	9	3	6	4.2	3	6.3	4.5	130
M24	5.5	11	4	8	5.6	4	8.4	6	200
M27	6.5	13	5	10	7	5	10.5	7.5	250
M30	7	14	6.3	12.6	8.8	6.3	13.2	9.4	350
